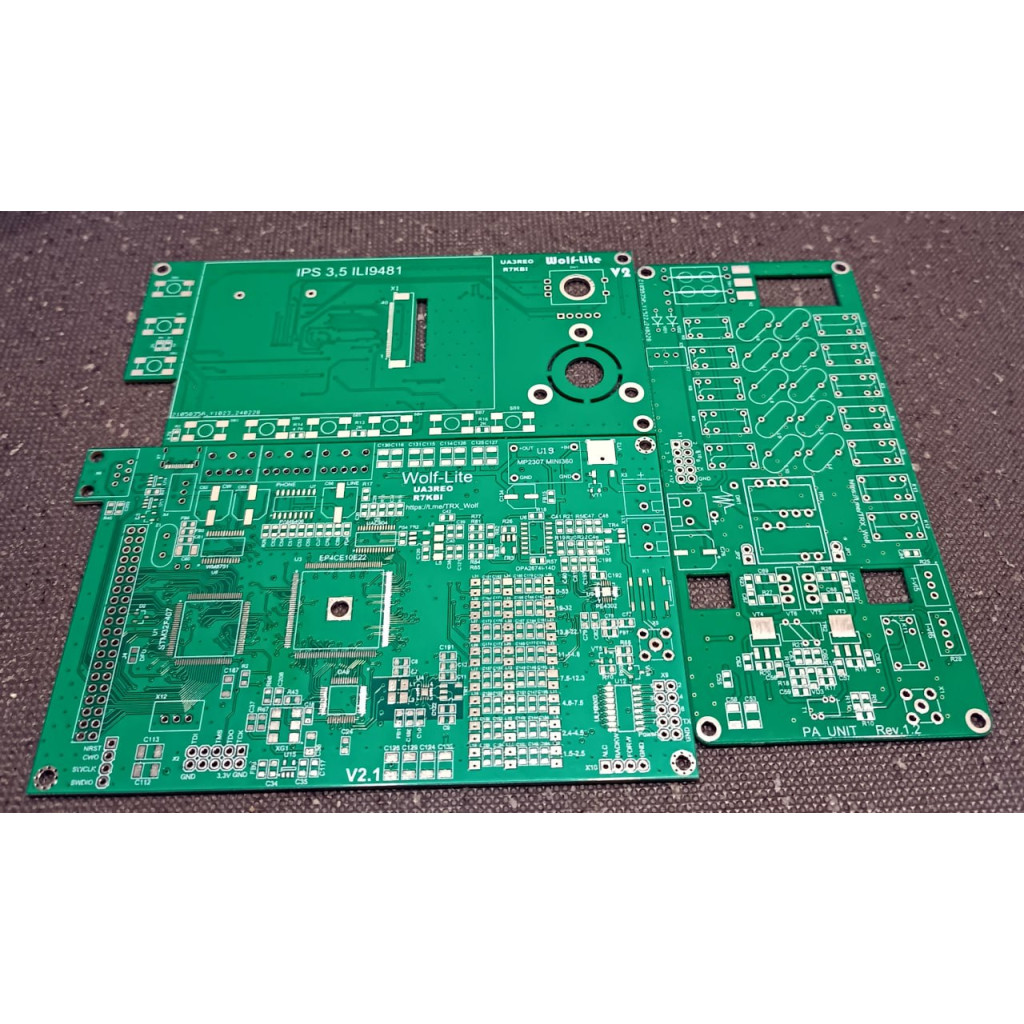

Набор печатных плат Wolf-Lite DUC/DDC SDR КВ трансивер 20 Вт UA3REO TFT 3.5 дюйма FT8 WiFi

ВЧ сигнал оцифровывается высокоскоростной микросхемой АЦП, и подаётся на FPGA процессор.
В нём происходит DDC/DUC преобразование (цифровое смещение частоты вниз или вверх по спектру) - по аналогии с приёмником прямого преобразования.
I и Q квадратурные сигналы, полученные в ходе преобразований, поступают на микропроцессор STM32.
В нём происходит фильтрация, (де)модуляция и вывод звука на аудио-кодек/USB. Также он обрабатывает весь пользовательский интерфейс.
При передаче процесс происходит в обратном порядке, только в конце цепочки стоит ЦАП, преобразующий цифровой сигнал обратно в аналоговый ВЧ.

• Частоты приёма: 0 Mhz - 54 Mhz, входные фильтры на любительские диапазоны
• Частоты передачи: 0 MHz - 30 Mhz, усилители на любительские диапазоны
• Мощность TX: 20W (HF)
• Виды модуляции (TX/RX): CW, LSB, USB, AM, FM, WFM, DIGI
• МШУ(LNA) и Предусилитель
• Регулируемый аттенюатор на 0-31дБ
• Полосовые фильтры
• Динамический диапазон АЦП (12 бит) ~74дБ
• Напряжение питания: 13.8в
• Дисплей 3.5 дюйма

• Панорама (спектр+водопад) шириной до 96 кГц
• Несколько видов оформления спектра
• Регулируемая полоса пропускания: ФВЧ от 0гц до 2700гц, ФНЧ от 100гц до 20кГц
• Встроенный КСВ/Power метр (КВ)
• Отключаемое АРУ (AGC) с регулируемой скоростью атаки
• Карта диапазонов, с возможностью автоматического переключения моды
• Цифровое уменьшение шумов (DNR), подавитель импульсных помех (NB)
• CAT виртуальный COM-порт (эмуляция FT-450 / TS-2000, RTS - PTT, DTR - CW)
• Работа по USB (передача звука, CAT, KEY, PTT)
• RDS/CW/RTTY декодер, самоконтроль, гаусс-фильтр
• Построение графиков КСВ по диапазонам
• Анализатор спектра
• Эквалайзер TX/RX, ревербератор
• SSB/FM Режим сканера
• VOX
• AGC учитывает особенности человеческого слуха (K-Weighting)
• Поддержка тангент Yaesu MH-36 и MH-48
• Режим аппаратной самодиагностики
• Обновление прошивки по USB
• И другое (см. работу с меню)

Телеграм канал сообщества: https://t.me/TRX_Wolf
