Leiterplattensatz Wolf-Lite DUC/DDC SDR HF Transceiver All Mode 20W UA3REO TFT 3.5 Zoll FT8 WiFi

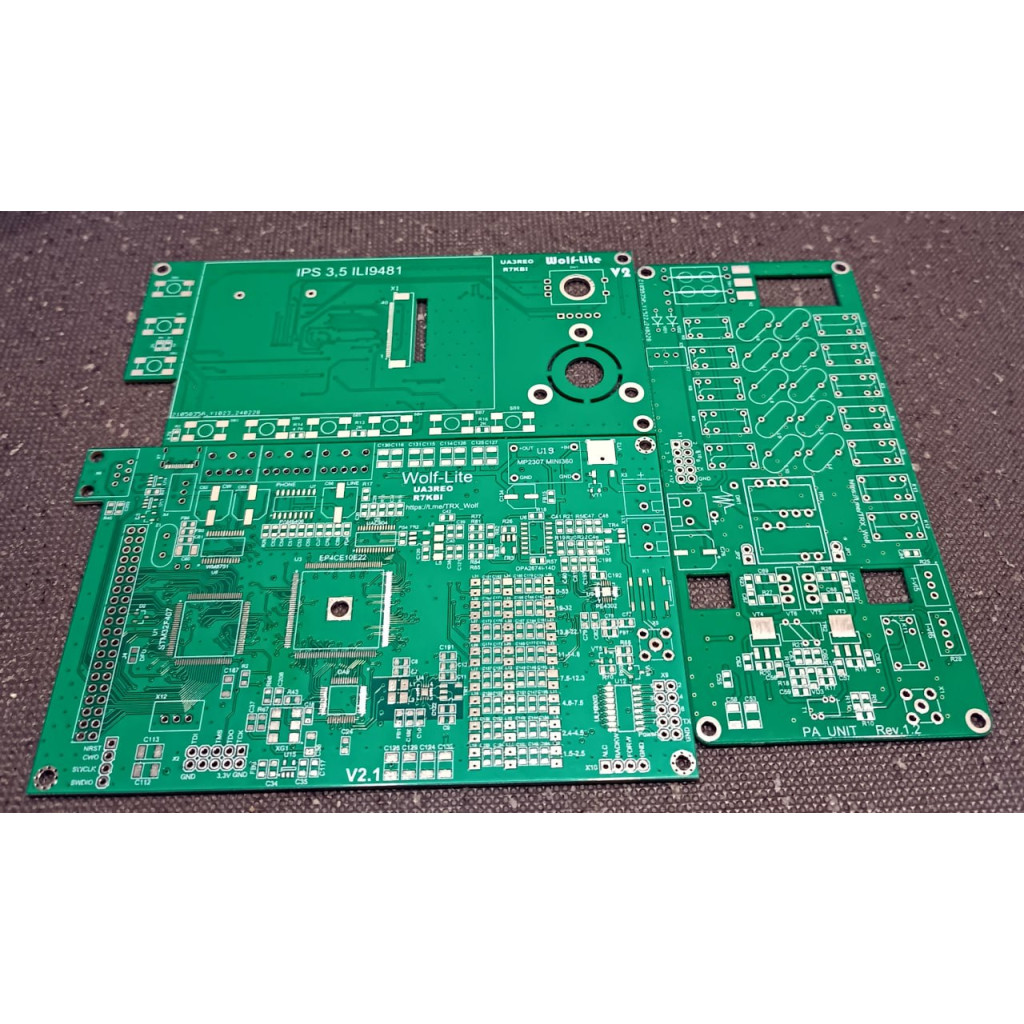

Ein Satz Leiterplatten zur Selbstmontage der Transceivers Wolf-Lite.

Funktionsprinzip

Das HF-Signal wird mit einem ADC-Chip 16bit digitalisiert und einem FPGA-Prozessor zugeführt.
Dieser führt eine DDC/DUC-Konvertierung (digitale Frequenzverschiebung nach unten oder oben im Spektrum) durch – analog zu einem Direktkonvertierungsempfänger.
Die I- und Q-Quadratursignale aus den Konvertierungen werden dem STM32-Mikroprozessor zugeführt.
Er filtert, (de)moduliert und gibt Audio an einen Audio-Codec/USB aus. Er verwaltet auch die gesamte Benutzeroberfläche.
Beim Senden läuft der Vorgang in umgekehrter Reihenfolge ab, nur am Ende der Kette befindet sich ein DAC 14bit, der das digitale Signal wieder in analoges HF-Signal umwandelt.

Spezifikationen

• Empfangsfrequenzen: 0 MHz – 55 MHz, Bandfilter für Amateurfunkbänder
• Sendefrequenzen: 0 MHz - 30 MHz
• Sendeleistung: 20 W (HF)
• Modulationsarten (TX / RX): CW, LSB, USB, AM, FM, WFM, DIGI
• LNA, Vorverstärker
• Einstellbarer ATT 0-31dB
• Bandpassfilter
• ADC-Dynamikbereich (12 Bit) ~74 dB
• Versorgungsspannung: 13,8 V
• TFT Display: 3.5 Zoll

Transceiver-Funktionen

• Panorama (Spektrum + Wasserfall) bis zu 96 kHz breit
• Panorama-Optimierungen und Themen
• Einstellbare Bandbreite: HPF von 0Hz bis 2700Hz, LPF von 100Hz bis 20kHz
• Integriertes SWR/Leistungsmessgerät (HF) + ATU
• Umschaltbare AGC (AGC) mit einstellbarer Attack-Rate
• Reichweitenkarte mit der Möglichkeit, den Modus automatisch zu wechseln
• Digitale Rauschunterdrückung (DNR), Impulsrauschunterdrückung (NB)
• Virtueller CAT-COM-Port (FT-450/TS-2000-Emulation, RTS – PTT, DTR – CW)
• USB-Betrieb (Audioübertragung, CAT, KEY, PTT)
• Selbststeuerung, Gauss-Filter
• VOX
• Equalizer TX/RX, Hall
• SSB/FM-Scanner-Modus
• AGC berücksichtigt die Eigenschaften des menschlichen Gehörs (K-Gewichtung)
• Tangente Unterstützung Yaesu MH-36 und MH-48
• Hardware-Selbsttest
• Firmware-Update über USB
• Digitale Vorverzerrung
• Und anderes... (siehe Menü)
