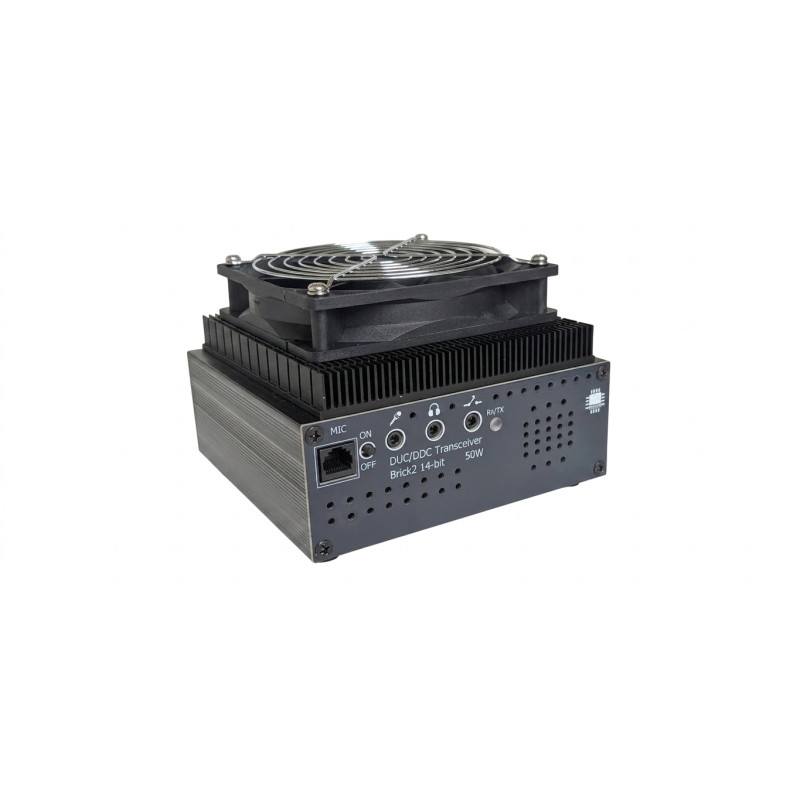

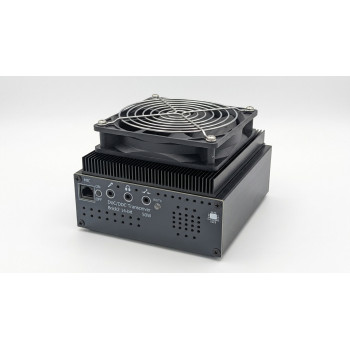

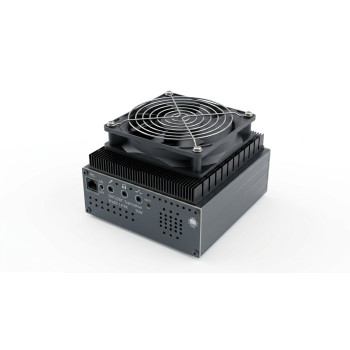

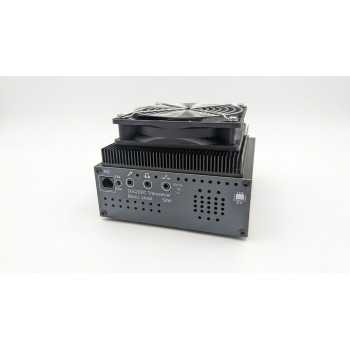

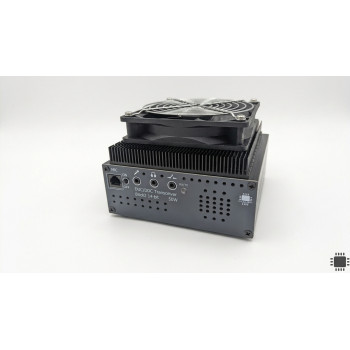

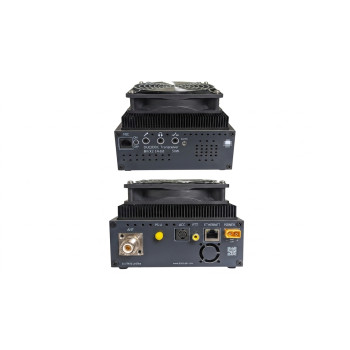

Brick2 SDR 50W Hermes-Lite 14-bit DUC/DDC КВ Трансивер 1.8-60Mhz 384 kHz

Трансивер Brick2 SDR это готовое устройство, которое поможет попасть в мир прямой оцифровки DDC/DUC с интерфейсом Ethernet. Прошивка для этого трансивера модифицирована Сергеем EU1SW и опубликована здесь.

Приемники и передатчик выполнены по технологии прямой оцифровки. AD-преобразователь (АЦП и ЦАП) имеет длину слова 14 бит. Это приводит к превосходному значению MDS -130 дБм (при полосе 500 Гц). Как видимый результат этой передовой цифровой технологии, пользователю доступен диапазон ширины спектра до 384 кГц. Диапазон частот приемника от 30 кГц до 60 МГц. Малошумящий генератор вносит существенный вклад в хороший приемник. Для удовлетворения исключительно высоких требований установлен опорный тактовый генератор 10 МГц (TCXO).

Отдельный 14-битный АЦП, 14-битный ЦАП. Работает с управляющими программами Thetis, deskHPSDR, Console и другими, панорама 48-384 кГц, LNA, ДПФ, ATT, аудиокодек. КСВ мост позволяет отображать мощность и КСВ в программе.

Хорошо подходит для трансвертеров, благодаря встроенному термокомпенсированному кварцевому генератору стабилизация частоты не хуже 0,1 ppm.

Для связи с персональным компьютером используется интерфейс 1 Gbit/s и работает в домашней локальной сети. Передача звука и управление работает как на самом устройстве, так и удаленно, дополнительно кроме кабеля Ethernet никаких проводов прокладывать нет необходимости, можно забросить на чердак и продолжать пользоваться на рабочем месте. Используя этот трансивер Вы получите все преимущества прямой цифровой обработки сигналов, недоступные для классических трансиверов.

Основные характеристики:

Чувствительность приемника -130 dBm в CW 500 гц
Панорама регулируемая 48-384кГц
Любой вид модуляции (АМ, ЧМ, SSB, CW, DIGI, RTTY) зависит от программы управления
Динамик и нужные компоненты можно установить самостоятельно
Телеграфный ключ
7 ФНЧ
УВЧ на MMIC +20 dB + дополнительный ДПФ+УВЧ для 6м+8м диапазона
Динамический Диапазон 110 дБ
Переключаемый Аттенюатор 0-31 dB
звуковая карта + УНЧ + тангента
стабилизация частоты TCXO
КСВ мост
и еще много полезного и удобного.
ШИМ формирователь диапазонов для Xiegu XPA125B GPA100
Десятичный (BCD) как Yaesu, Elecraft
PTT выход

Технические Характеристики:

• Напряжение питания 12-15 Вольт
• Ток: Прием - 500 мА, Передача - до 20А
• 2 Приемника
• Динамический Диапазон: 110 дБ
• Диапазон частот: 1 – 60 Мгц
• Виды модуляции: SSB, CW, DIGI, RTTY
• Подводимая выходная мощность: 50Вт

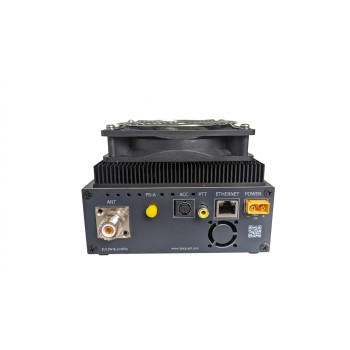

• Антенный разъемы/PS-A: SMA мама
• Размеры – ш х г х в (мм): 145x200x100
• Вес (кг.): 1,700

Поставляется в комплекте:

• Готовое устройство
• Провод питания
