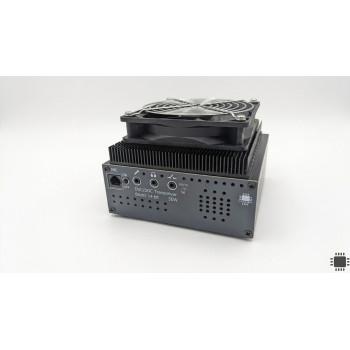

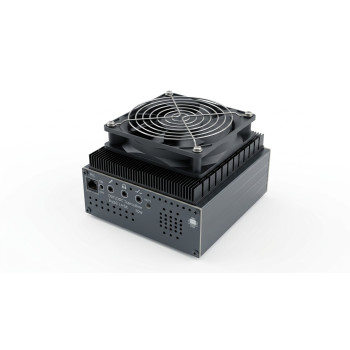

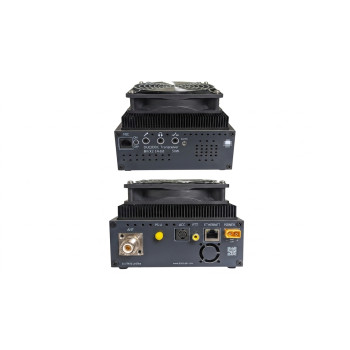

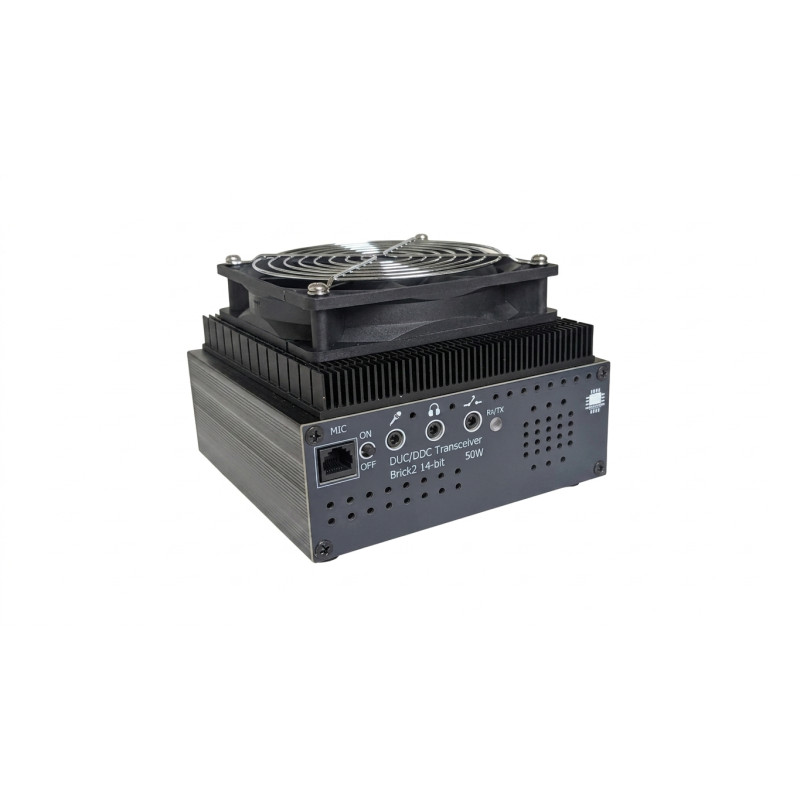

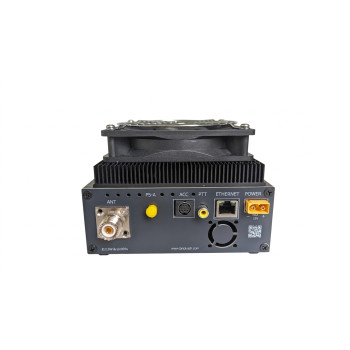

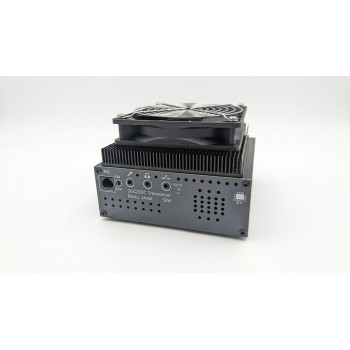

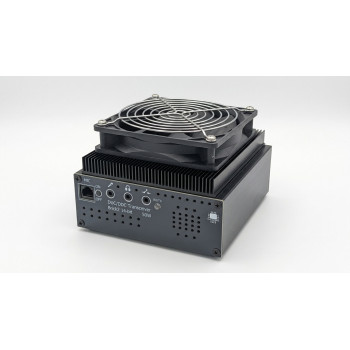

Brick2 SDR 50W Hermes 14-bit DUC/DDC HF Transceiver Ham Amateur Radio 1.8-60Mhz 384kHz

Wichtiger Hinweis zum technisches Support und Reparatur:

Wenn Sie technischen Support bei der Nutzung oder einen möglichen Reparaturbedarf benötigen, melden Sie Ihre Probleme bitte zunächst in der Telegram Kanal. Dort können der Designer und einige andere Benutzer hilfreich sein. Wir glauben, dass mehr als 90 % der Probleme durch die Nutzung verursacht werden und von der Community gelöst werden können. Weitere Informationen finden Sie unter „Was soll ich tun, wenn Probleme auftreten?“.

Ein fertiges Gerät. Komplett zum einsteigen in die Welt DUC/DDC. Brick2 SDR 50 Watt TRX EU1SW ist ein HF Transceiver für die Kurzwellenbänder von 160 bis 6M.

DDC/DUC Transceiver mit Ethernet-Schnittstelle. Hardware entwickelt von Linoobs. Die Firmware (Gateware) für diesen Transceiver basierend auf original Hermes OpenHPSDR und wurde von Sergey EU1SW modifiziert und veröffentlicht here.

Die Empfänger sind als direkt-abtastende SDR Receiver aufgebaut. Der AD-Wandler hat eine Wortbreite von 14 Bit. So ergibt sich ein hervorragender MDS-Wert von -130 dBm (bei 500 Hz Abstand). Als sichtbares Resultat dieser High-End Digitaltechnik stehen dem Anwender bis zu 384 kHz Spektrumsbreite zur Verfügung. Der Frequenzbereich des Empfängers reicht von 30 kHz bis 54 MHz. Ein rauscharmer Oszillator trägt wesentlich zu dem guten Empfänger bei. Für außergewöhnlich hohe Anforderungen steht ein 10 MHz Referenz-Taktgenerator (TCXO) zur Verfügung.

Separater 14-Bit-ADC, 14-Bit-DAC. Funktioniert mit den Steuerungsprogrammen Thetis, DeskHPSDR, HPSDR und anderen, Panorama 48–384 kHz, LNA, BPF, ATT, Audio-Codec. SWR-Brücke ermöglicht zu anzeige von Leistung und VSWR im Programm.

Gut geeignet für Transverter, dank integrierten TCXO die Frequenzstabilisierung nicht schlechte als 0,1 ppm.

Eine Gigabit-Schnittstelle dient zur Kommunikation mit einem Personalcomputer und wird in einem lokalen Heimnetzwerk betrieben. Die Tonübertragung und -Steuerung funktioniert sowohl am Gerät selbst als auch aus der Ferne; außer dem Ethernet-Kabel müssen keine Kabel verlegt werden; Sie können es auf den Dachboden werfen und an Ihrem Arbeitsplatz weiter verwenden. Mit diesem Transceiver profitieren Sie von allen Vorteilen der direkten digitalen Signalverarbeitung, die mit klassischen Transceivern nicht möglich sind.

Hauptmerkmale:

Empfangerempfindlichkeit -130 dbm bei cw 500 hz
Panorama einstellbar 48-384 khz
Jede art von modulation (am, fm, ssb, cw, digi, ft8 etc. )
Lautsprecher kann man selbst mit nötige Komponenten eingebaut werden
Iambic keyer
7 LPF
LNA 20 dB
Extra BPF für 6M+8M Band
Stufendämpfungsglied 0-31 dB
Dynamische Bereich 110 dB
TCXO-Frequenzstabilisierung
SWR Brucke
Bandspannung für Xiegu XPA125B GPA100
Dezimal (BCD) wie Yaesu, Elecraft
PTT-Ausgang

RJ11 / RJ12 Separate Mikrofon Buchse

Technische Eigenschaften:

• Nennstromversorgung: 12-15 Volt
• Strom: RX - 500mA, TX - max. 20A
• 2 Empfänger
• RMDR: 110 dB
• Frequenzbereich: 1 – 60 MHz

• Strahlungsarten: AM, FM, SSB, CW, DIGI, RTTY

• Ausgangsleistung: 50W

• Antennenanschlüsse/PS-A: SMA Female

• Abmessungen – B x T x H (mm): 145 x 200 x 100

• Gewicht (kg): 1.700

Lieferumfang:

• Ein fertiges Gerät

• Stromkabel
