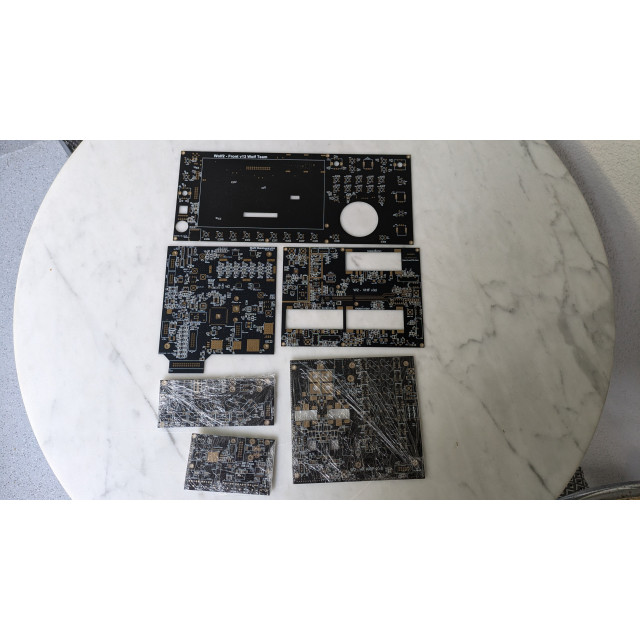

Набор печатных плат Wolf-2 DUC/DDC SDR КВ трансивер 100 Вт UA3REO TFT 7 дюйма FT8 WiFi

ВЧ сигнал оцифровывается высокоскоростной микросхемой АЦП, и подаётся на FPGA процессор.
В нём происходит DDC/DUC преобразование (цифровое смещение частоты вниз или вверх по спектру) - по аналогии с приёмником прямого преобразования.
I и Q квадратурные сигналы, полученные в ходе преобразований, поступают на микропроцессор STM32.
В нём происходит фильтрация, (де)модуляция и вывод звука на аудио-кодек/USB. Также он обрабатывает весь пользовательский интерфейс.
При передаче процесс происходит в обратном порядке, только в конце цепочки стоит ЦАП, преобразующий цифровой сигнал обратно в аналоговый ВЧ.

• Панорама (спектр+водопад) шириной до 384 кГц
• Несколько видов оформления спектра
• Двойной приёмник (смешивание звука A+B или A&B в стерео)
• Регулируемая полоса пропускания: ФВЧ от 0гц до 2700гц, ФНЧ от 100гц до 20кГц
• Встроенный КСВ/Power метр (КВ)
• Автоматический и ручной Notch фильтр
• Отключаемое АРУ (AGC) с регулируемой скоростью атаки
• Карта диапазонов, с возможностью автоматического переключения моды
• Цифровое уменьшение шумов (DNR), подавитель импульсных помех (NB)
• CAT виртуальный COM-порт (эмуляция FT-450 / TS-2000, RTS - PTT, DTR - CW)
• Работа по USB (передача звука, IQ, CAT, KEY, PTT)
• RDS/CW/RTTY декодер, самоконтроль, гаусс-фильтр
• Построение графиков КСВ по диапазонам
• Анализатор спектра
• FT8 приёмник/передатчик
• Отправка лога связей FT8 в лог https://allqso.ru/
• Эквалайзер TX/RX, ревербератор
• SSB/FM Режим сканера
• Режим WSPR маяка
• VOX
• Поддержка SDHC/SDSC/SDXC карт памяти до 16 Гб
• Цифровой магнитофон, проигрывание быстрого сообщения в эфир
• AGC учитывает особенности человеческого слуха (K-Weighting)
• TCXO стабилизация частоты (возможно использование внешнего источника тактового сигнала, например GPS)
• Работа по WiFi: Синхронизация времени, виртуальный CAT-интерфейс (см. Scheme/WIFI-CAT-instruction.txt), WiFi сервисы
• Поддержка тангент Yaesu MH-36 и MH-48
• Режим аппаратной самодиагностики
• Обновление прошивки по USB, SD, WiFi
• Цифровое предыскажение (Digital pre-distortion)
• И другое (см. работу с меню)

Чувствительность при соотношении сигнал-шум 10 dB, LNA включен:

• <150 MHz | -131 dBm | 63.0 nV
• 435 MHz | -121 dBm | 0.2 uV

Внеполосные излучения:

• 14 MHz -69 dBc
• 28 MHz -63 dBc
• 145 MHz -48 dBc -55 dBc

Телеграм канал сообщества: https://t.me/TRX_Wolf
