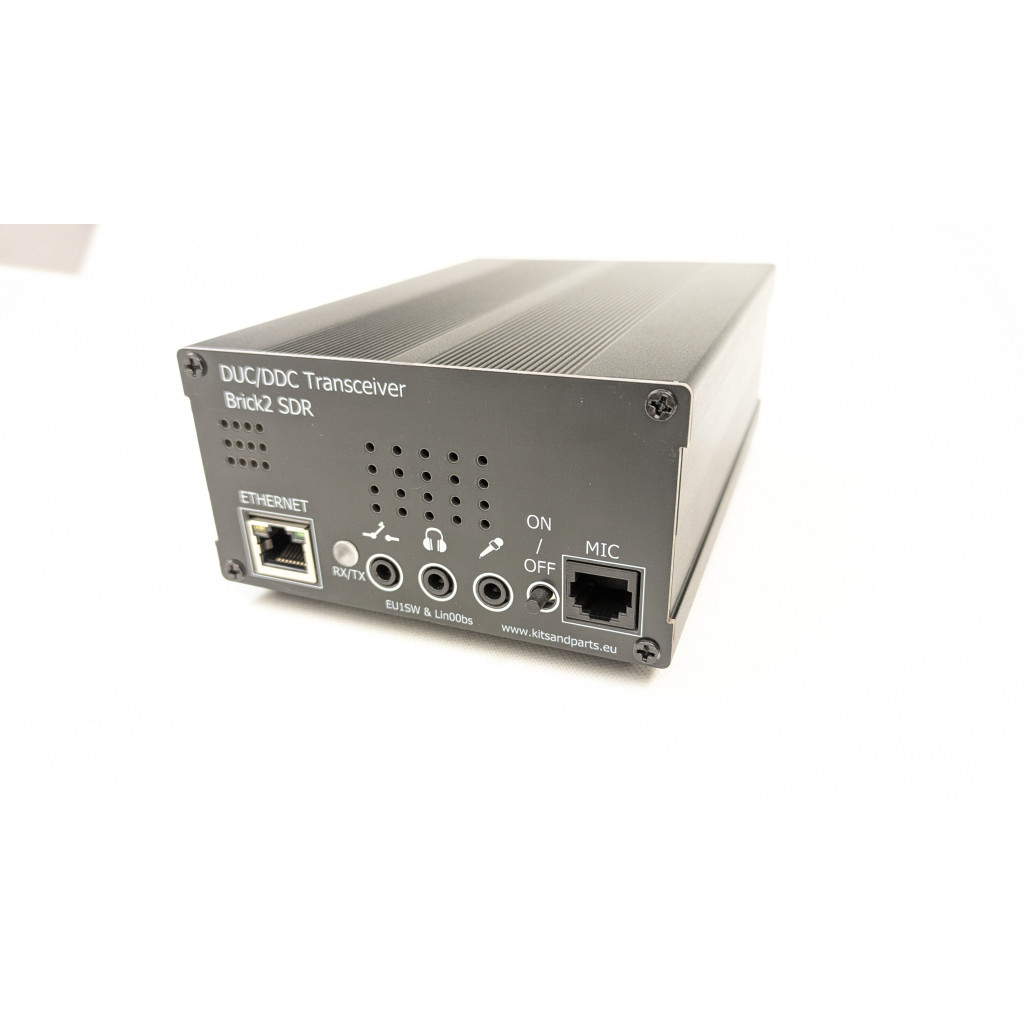

Brick2 SDR Hermes 16-bit DUC/DDC КВ Трансивер 1.8-60Mhz 384 kHz

Трансивер Brick2 SDR это готовое устройство, которое поможет попасть в мир прямой оцифровки DDC/DUC с интерфейсом Ethernet. Прошивка для этого трансивера основана на оригинальной версии Hermes (Anan 10e (mod)), модифицирована Сергеем EU1SW и опубликована здесь.

Приемники и передатчик выполнены по технологии прямой оцифровки. AD-преобразователь (АЦП и ЦАП) имеет длину слова 16 бит. Это приводит к превосходному значению MDS -139 дБм (при полосе 500 Гц). Как видимый результат этой передовой цифровой технологии, пользователю доступен диапазон ширины спектра до 384 кГц. Диапазон частот приемника от 30 кГц до 60 МГц. Малошумящий генератор вносит существенный вклад в хороший приемник. Для удовлетворения исключительно высоких требований установлен опорный тактовый генератор 10 МГц (TCXO).

Усилитель мощности выполнен на полевых транзисторах RD16HHF1, выходная мощность составляет максимум 15 Вт в диапазоне от 160 до 6 м, что более чем достаточно для QRP связи или раскачки внешнего усилителя мощности. 7 фильтров нижних частот для диапазона 160–6 м и 1 фильтр верхних частот. Полное перекрытие по частоте.

Отдельный 16-битный АЦП, 14-битный ЦАП. Работает с управляющими программами Thetis, LinHPSDR, Console и другими, панорама 48-384 кГц, LNA, ATT, аудиокодек. КСВ мост позволяет отображать мощность и КСВ в программе.

Хорошо подходит для трансвертеров, благодаря встроенному термокомпенсированному кварцевому генератору стабилизация частоты не хуже 0,1 ppm.

Для связи с персональным компьютером используется интерфейс Ethernet и работает в домашней локальной сети. Передача звука и управление работает как на самом устройстве, так и удаленно, дополнительно кроме кабеля Ethernet никаких проводов прокладывать нет необходимости, можно забросить на чердак и продолжать пользоваться на рабочем месте. Используя этот трансивер Вы получите все преимущества прямой цифровой обработки сигналов, недоступные для классических трансиверов.

Основные характеристики:

Чувствительность приемника -139 dBm в CW 500 гц
Панорама регулируемая 48-384кГц
Любой вид модуляции (АМ, ЧМ, SSB, CW, DIGI, RTTY) зависит от программы управления
Динамик и нужные компоненты можно установить самостоятельно
Телеграфный ключ
7 ФНЧ + 1 ФВЧ
УВЧ на MMIC +20 dB
Динамический Диапазон 120 дБ
Переключаемый Аттенюатор 0-30 dB
звуковая карта + УНЧ + тангента
стабилизация частоты TCXO
КСВ мост
и еще много полезного и удобного.
Последовательный интерфейс для Hardrock-50 (не полностью реализован, необходимо тестирование)
ШИМ формирователь диапазонов для Xiegu XPA125B
Десятичный (BCD) как Yaesu, Elecraft
PTT выход
RJ11 / RJ12 Отдельный разъем для микрофона

Технические Характеристики:

• Напряжение питания 12-15 Вольт
• Ток: Прием - 400 мА, Передача - до 5 А
• 2 Приемника
• Динамический Диапазон: 120 дБ
• Диапазон частот: 1 – 60 Мгц
• Виды модуляции: SSB, CW, DIGI, RTTY
• Подводимая выходная мощность: до 15Вт, работа цифрой не рекомендуется более 10Вт
• Антенный разъемы/PS-A: SMA мама
• Напряжение питания 13 В
• Максимальный ток при передаче 5 А
• Размеры – ш х г х в (мм): 150x100x55
• Вес (кг.): 0,750

Поставляется в комплекте:

• Готовое устройство
• Провод питания
