Leiterplattensatz Wolf X1 DUC/DDC SDR HF Transceiver All Mode 20W UA3REO

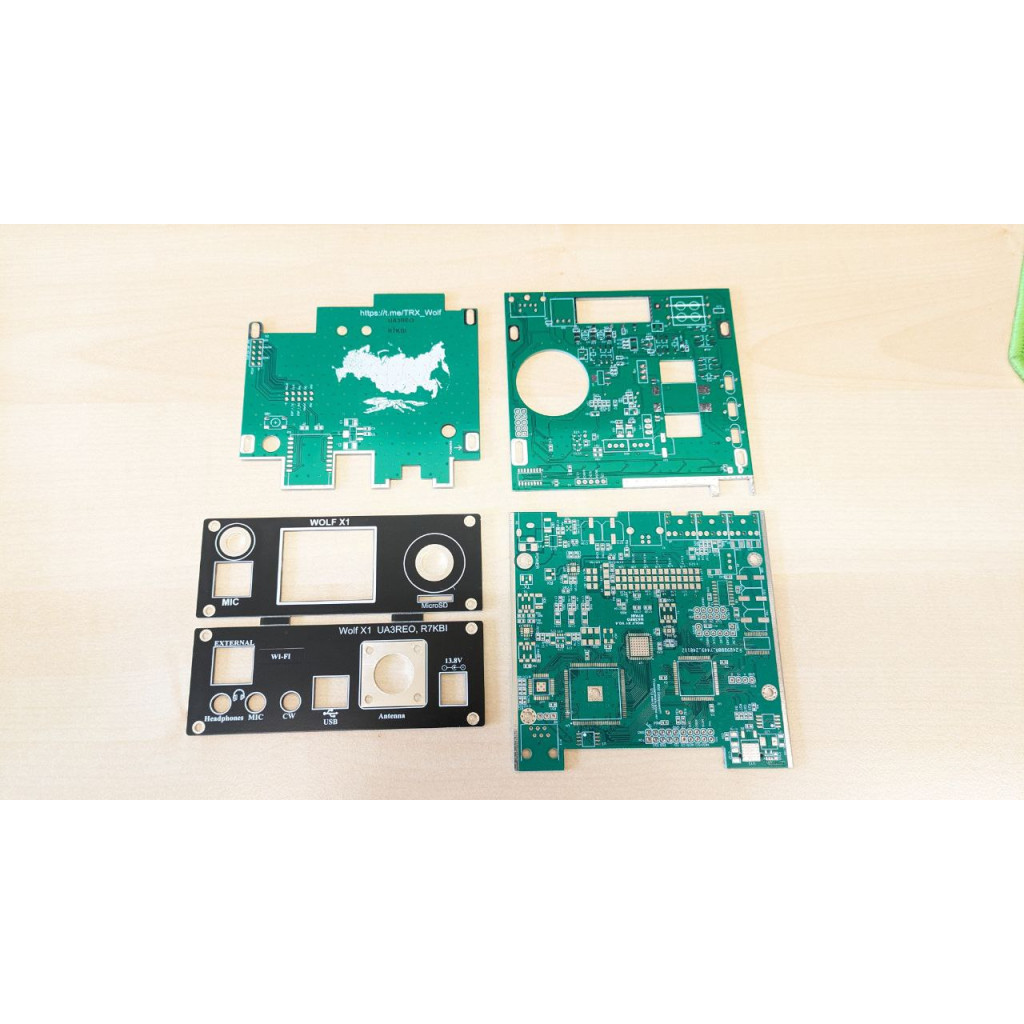

Leiterplattensatz zur Selbstmontage der Transceivers Wolf X1 von UA3REO.

Funktionsprinzip

Das HF-Signal wird mit einem ADC-Chip 16bit digitalisiert und einem FPGA-Prozessor zugeführt.
Dieser führt eine DDC/DUC-Konvertierung (digitale Frequenzverschiebung nach unten oder oben im Spektrum) durch – analog zu einem Direktkonvertierungsempfänger.
Die I- und Q-Quadratursignale aus den Konvertierungen werden dem STM32-Mikroprozessor zugeführt.
Er filtert, (de)moduliert und gibt Audio an einen Audio-Codec/USB aus. Er verwaltet auch die gesamte Benutzeroberfläche.
Beim Senden läuft der Vorgang in umgekehrter Reihenfolge ab, nur am Ende der Kette befindet sich ein DAC 14bit, der das digitale Signal wieder in analoges HF-Signal umwandelt.

Spezifikationen

• Empfangsfrequenzen: 0 MHz – 150 MHz, Bandfilter für Amateurfunkbänder
• Sendefrequenzen: 0 MHz - 55 MHz
• Sendeleistung: 20 W (HF)
• Modulationsarten (TX / RX): CW, LSB, USB, AM, FM, WFM, DIGI
• LNA, Vorverstärker
• Einstellbarer ATT 0-31dB
• Bandpassfilter
• ADC-Dynamikbereich (16 Bit) ~100 dB
• Versorgungsspannung: 13,8 V
• TFT Display: 1.5 Zoll

Transceiver-Funktionen

• Panorama (Spektrum + Wasserfall) bis zu 384 kHz breit
• Panorama-Optimierungen und Themen
• Einstellbare Bandbreite: HPF von 0Hz bis 2700Hz, LPF von 100Hz bis 20kHz
• Integriertes SWR/Leistungsmessgerät (HF)
• Automatischer und manueller Notchfilter
• Umschaltbare AGC (AGC) mit einstellbarer Attack-Rate
• Reichweitenkarte mit der Möglichkeit, den Modus automatisch zu wechseln
• Digitale Rauschunterdrückung (DNR), Impulsrauschunterdrückung (NB)
• Virtueller CAT-COM-Port (FT-450/TS-2000-Emulation, RTS – PTT, DTR – CW)
• USB-Betrieb (Audioübertragung, IQ, CAT, KEY, PTT)
• SWR-Diagramme
• Spektrumanalysator
• VOX
• Equalizer TX/RX, Hall
• SSB/FM-Scanner-Modus
• Unterstützt SDHC/SDSC/SDXC-Speicherkarten bis zu 16 GB
• WAV-Dateien für die Aufnahme und Wiedergabe von Radiosendern, schnelle Ausstrahlung aufgezeichneter CQ-Nachrichten
• AGC berücksichtigt die Eigenschaften des menschlichen Gehörs (K-Gewichtung)
• TCXO-Frequenzstabilisierung (es ist möglich, eine externe Taktquelle wie GPS zu verwenden)
• Tangente Unterstützung Yaesu MH-36 und MH-48
• Hardware-Selbsttest
• Firmware-Update über USB
• Digitale Vorverzerrung
• Und anderes... (siehe Menü)

Community telegram channel: https://t.me/TRX_Wolf
